Floorplan
In floorplan kunt u plattegronden invoeren van een specifieke locatie. Meerdere plattegronden van 1 locatie is mogelijk. In deze plattegronden dienen de sensoren op de juiste plaats ingetekend te worden.
Sensoren maar ook camera’s kunnen worden ingetekend in de diverse plattegronden.
Nadat op de juiste zone in tabblad ‘Status’ de juiste floorplan icon gekoppeld is zal bij een binnenkomend alarm er een knipperende rand op de sensor komen (in de kleur van de prioriteit) binnen floorplan. De icons zijn zichtbaar nadat ze zijn ingevoerd in de tekening.

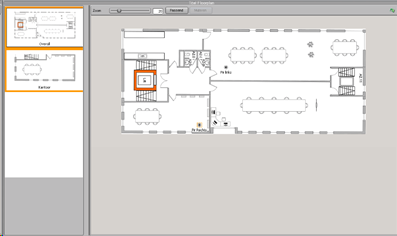

Aan de linkerzijde is zichtbaar waar in het pand het alarm is getriggerd..
Na klikken op deze tekening zal aan de rechterzijde de geselecteerde tekening gepresenteerd worden.
Om een tekening in te voeren klikt u op ‘Muteren’ en daarna op
Plattegrond:
Voer hier de omschrijving van deze tekening in.
Plattegrond bestand:
Klik op de knop ‘Laden’ en selecteer waar SCS de tekening kan vinden.
Plattegrond miniatuur:
Klik op de knop ‘Laden’ en selecteer waar SCS de tekening kan vinden.
Als alle bovenstaande velden zijn ingevoerd klikt u op ‘Opslaan’
Klik wederom op ‘Muteren’ en ga naar tabblad ‘Icons’
Klik op het groene plusje, geef bij ‘Icon omschrijving’ een unieke naam voor deze sensor / camera, selecteer het juiste type icon en icon afbeelding en vink aan op welke tekening deze sensor / camera dient te komen. Klik op ‘Grafisch’ en plaats de ingevoerde icons naar de juiste plaats. Als alles gereed is druk op ‘Opslaan’. Camera's koppelen aan een floorplan kan alleen als deze camera ook binnen de commandoknoppen bekend is.
Ga naar het tabblad zone en selecteer de zone die zichtbaar dient te worden in floorplan bij een alarm. Klik op het tabblad Status en selecteer het correcte icoon voor floorplan
